CKZ-C滾柱式超越離合器特性及應用：
CKZ-C系列為楔塊式單向離合器，內含兩套滾珠軸承支撐。依照不同需要，出廠時內含潤滑油或潤滑脂。 內環與軸，外環與工件，用鍵聯結，用兩端蓋夾緊傳動工件。
常用在紡織、化工、食品、包裝、印刷等其它機械設備上.用作超越或定位送料離合器。

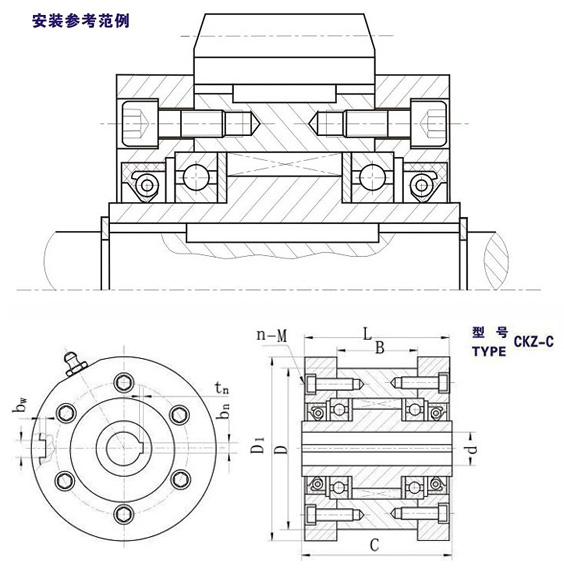

型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | |||||||||
外環尺寸 | 內環尺寸 | 其他尺寸 | |||||||||||
內環 | 外環 | D（h7） | B | n-M | bw×tw | D | C | bn×tn | D1 | L | |||
CKZ-C1262 | 92 | 840 | 510 | 62 | 26 | 6-M5 | 4×2.5 | 12 | 50 | 4×1.8 | 70 | 48 | 0.95 |
CKZ-C1568 | 115 | 840 | 510 | 68 | 26 | 6-M6 | 4×2.5 | 15 | 50 | 4×1.8 | 76 | 48 | 1.13 |
CKZ-C2075 | 158 | 700 | 425 | 75 | 27 | 6-M5 | 5×3.0 | 20 | 51 | 4×1.8 | 83 | 49 | 1.40 |
CKZ-C25100 | 448 | 630 | 340 | 100 | 33 | 6-M8 | 6×3.5 | 25 | 57 | 6×2.8 | 104 | 55 | 3.07 |
CKZ-C30120 | 530 | 560 | 340 | 120 | 35 | 6-M8 | 12×5 | 30 | 63 | 12×3.3 | 130 | 61 | 4.68 |
CKZ-C35130 | 920 | 490 | 255 | 130 | 37 | 6-M8 | 12×5 | 35 | 65 | 12×3.3 | 140 | 63 | 5.75 |
CKZ-C40140 | 1516 | 420 | 212.5 | 140 | 43 | 6-M8 | 12×5 | 40 | 74 | 12×3.3 | 150 | 72 | 7.67 |
CKZ-C45150 | 1500 | 420 | 212.5 | 150 | 48 | 6-M8 | 14×5.5 | 45 | 78 | 14×3.8 | 160 | 76 | 9.74 |
CKZ-C50170 | 2350 | 350 | 170 | 170 | 51 | 6-M8 | 16×6.0 | 50 | 84 | 16×4.3 | 180 | 82 | 13.34 |
CKZ-C60190 | 3100 | 280 | 170 | 190 | 55 | 6-M8 | 18×7.0 | 60 | 94 | 18×4.4 | 200 | 92 | 17.71 |
CKZ-C80200 | 3960 | 210 | 127.5 | 200 | 60 | 6-M10 | 18×7.0 | 80 | 98 | 18×4.4 | 210 | 96 | 19.98 |
CKZ-C110250 | 7000 | 180 | 110 | 250 | 104 | 8-M8 | 32×11 | 110 | 146 | 32×7.4 | 262 | 144 | 50.12 |
CKZ-C110320 | 10000 | 130 | 80 | 320 | 115 | 8-M20 | 28×10 | 110 | 180 | 28×6.4 | 330 | 175 | 81.98 |
